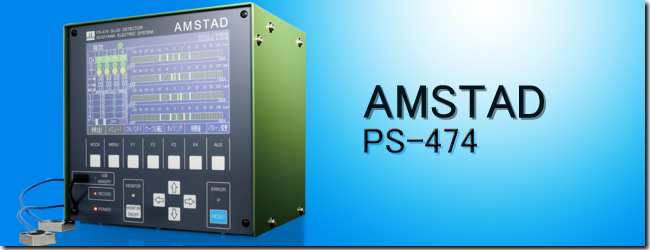

冬季好貨分享，日本杉山電機SUGIYAMA高精度跳削檢測儀AMSTAD(PS-474)
?
產品概要
AMSTAD(PS-474)高精度跳削檢測儀經過長年技術積累，檢測精度可以達到0.1μm。液晶屏幕可以顯示：條線圖、波形曲線圖、下死點曲線。
至今為止設定困難的角度檢測，可以通過波形觀察并根據變位經時變化曲線來進行確認。
不僅有可視功能，還可以保存沖床停止后前8次沖程的波形畫面；并且跟機保存運轉中的所有數據，隨時可以讀出所需要的數據。
至今為止設定困難的角度檢測，可以通過波形觀察并根據變位經時變化曲線來進行確認。
不僅有可視功能，還可以保存沖床停止后前8次沖程的波形畫面；并且跟機保存運轉中的所有數據，隨時可以讀出所需要的數據。
特長
?
●檢測能力達到0.1μm的精密傳感器
|
|
| ●可視化液晶屏 根據顯屏，各通道的的傳感器狀態和設定一目了然。可以選擇波形顯示或曲線圖顯示。另外 畫面可以通過BMP格式直接保存入U盤。 |
|
| ●檢測角度的簡單調節 在沖床在運轉中，可以通過觀測波形簡易設定檢測角度。外部角度檢測可以通過波形來設定調整。 |
|
| ●將數據存入U盤 沖床停止前的8次沖程，波形數據可以通過CSV格式存入U盤。變位數據隨時被記錄，并可以按時間指定保存范圍，以CSV格式存入U盤。 |
|
| ●備有各種豐富的設定功能 具有限制數值自動縮小功能或沖床停止檢測等便利的檢測功能。內裝記憶卡可以保存50種模式，并可存儲U盤。 |
?

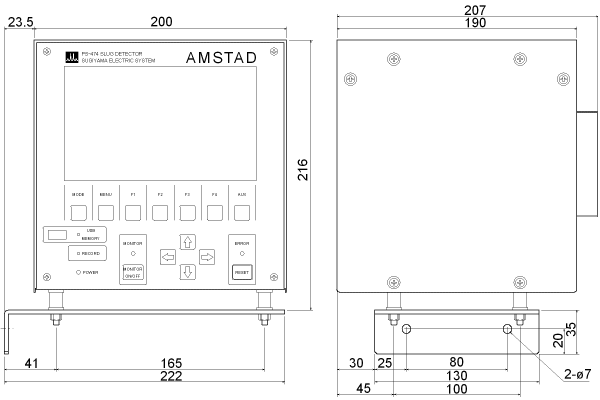

外形尺寸圖
PS-474?
PS-474
?
規格
?
| ?檢測 | |
| ?檢測CH數 | ?4CH |
| ?檢測分解能力 | ?1μm或0.1μm |
| ?限制值最大值 | ?200μm或20.0μm |
| ?傳感頭的感應距離 | ?0.7～1.5mm |
| ?傳感頭的使用環境溫度 | ?0～55℃ |
| ?同步角度種類 | ?內部同步、外部同步 |
| ?連接線長 | ?標準3M |
| ?最大旋轉速度 | ?4000SPM |
| ?記錄?保存 | |
| ?記錄沖程數（參考） | ?6000萬數據 |
| ?U盤 | ?USB2.0以下FAT32被格式化的U盤 |
| ?外部輸出 | |
| ?繼電器輸出 | ?250VAC／30VDC 3.0A 上限 |
| ?外部輸入 | |
| ?外部角度/操作禁止/ ?復位/有效無效 |
?無電壓接點或半導體? ?開關連接內部電壓（DC12V）形式 |
| ?電源?其他 | |
| ?電源電壓 | ?AC100～240V ±10％ 50／60Hz |
| ?消費電力 | ?最高：60W以下 運轉時：20W以下 |
| ?重量 | ?3.0kg |
| ?主機尺寸（WHD） | ?200×200×190mm（不包括突起部位） |
| ?使用環境溫度 | ?0～55℃（使用中不發生突變） |
| ?使用環境濕度 | ?35～85％RH（不能結露） |
| ?使用環境 | ?無腐蝕性氣體，塵埃 |
| ?附屬品 | ??使用說明書 1冊 ??傳感頭 4個 ??傳感器連接線 4條 (藍，紅，白，黃) ??標準托架 1個 ??電源連線 1條(標準:12芯5m) |
?
傳感頭
?
多種傳感頭可對應各種樣式的模具
?
?
| 具體顯示請點擊圖像 | ||||||
| PS-4013 | PS-4014 | PS-4018 | PS-4020 | PS-4024 | PS-4025 | PS-4026 |
 |
 |
 |
 |
 |
 |
 |
| ? | ? | ? | ? | ? | ? | ? |
| PS-4027 | PS-4028 | PS-4029 | PS-4031 | PS-4032 | PS-4033 | PS-4034 |
 |
 |
 |
 |
 |
 |
 |
?
傳感器連接線
?
傳感器連接線現有 藍，紅，白，黃4種顏色。
?
?
?藍 ? 紅? ? 白 ? 黃? ? ? ?
